水无忧-PCCC高分子水泥基渗透结晶型防水涂料的介绍及施工工艺

水无忧-PCCC高分子水泥基渗透结晶型防水涂料的介绍及施工工艺

一、产品介绍

  水无忧-PCCC高分子水泥基渗透结晶型防水涂料是由多种活性化学物质组成的防水材料，该产品可直接使用，是新型高效的高分子水泥基渗透结晶型防水材料。该产品具有防水特性，在遇水的情况下，随着时间的推移，顺着水的方向，向水泥基础内部渗透，产生结晶体堵塞水通道，从而形成整体防水体系。渗透结晶体活性物质多年后遇水并能自动修复≤04.mm裂缝，故被称为防水材料。

二、产品特点

1、提高抗裂性、补偿收缩、减少开裂。

2、渗透结晶、整体防水、密实、增强，抗渗性达 0.7Mpa。

3、抗冻融、耐高低温、高耐久性，耐水性好。

4、微细裂纹的自愈合、无毒、环保。

5、绿色建材单组份，单组份加水搅拌均匀直接使用 喷、刷、滚均可。干撒法工艺 一般分两次完成。另一种施工方法直接干撒于水泥砂浆和初凝混凝土表面层或地表层,有水也可施工(水表层不能太多积水) ;施工简单快捷有效。

三、适用范围

  可在潮湿或干燥的砖石、砂浆混凝土上直接施工，适用与建筑内外墙、水塔、水池/屋面、地下室、隧道、人防等防水抗渗工程或工程内部、地面部密封防水、防漏、防潮、抗渗或渗透漏水的修复。并适用加气混凝土、空心砖等多孔材料砌体及各种装饰层的防潮、抗渗防渗漏、防水。

四、施工要点

1、涂膜工艺防水层厚度一般为0.8-1.2mm厚， 理论用量1.0- -2公斤/平方米。涂刷或批刮工艺一般分两至三次完成，特殊防水必须增加一至两遍，涂层间必须喷雾状的清水养护三至五天，夏季施工涂刷工艺时采用厂家配套的养护液。

2、干撒法工艺一般分两次完成。直接干撒于水泥砂浆和初凝混凝土表面层或地表层，有水也可施工(水表层不能太多积水) ;施工简单快捷有效

五、施工方法

工艺流程：

基层要求  → 清理基层  → 调制中源牌水泥基渗透结晶型防水涂料基层专用处理剂  → 调制中源牌水泥基渗透结晶型防水涂料  → 第一遍和第二遍大面积水泥基渗透结晶型防水涂料 → 第二层柔性防水卷材（使用高分子卷材专用粘结剂） →粘铺卷材  → 卷材搭接缝口采用机械焊接 → 卷材缝口密封处理  → 增设隔离层  → 自检自验 → 交验 → 成果保护层

六、具体施工步骤如下：

一、施工前准备工作

1、基层要求

要求基面平整，无起砂，疏松现象（水泥找平层、初凝无明水、潮湿基层施工）。

在涂刷或喷洒之前，必须将基面上的漆、油、污秽、灰尘、水泥碴等附着物和松脱物去除干净，并使施工面湿润，但不能有积水现象。 节点及裂缝处必须先处理，渗透处必须先进堵漏处理，阴阳角必须做成圆弧形。

2、清理基层

用细扫把和铁铲把基面清理干净、无异留物、无凸凹不平的水泥渣灰等。

3、涂刷基层处理剂

采用水泥基渗透结晶型防水涂料（1:7的比例,液料1份,水7份）调制涂刷基层处理剂，须涂刷均匀一致，不露基底。配料：按产品说明书规定的配合比混料，用手动或电动搅拌器充分搅拌，稍放置后再搅匀即可涂刷（抹）。每次拌合的数量视工程量大小而定。在采用涂刷法或喷洒法施工的条件下，按水:防水粉料＝1:2.5的体积比，将防水粉料用清水混合后加以搅拌并使其均匀。一次的调配量，以20分钟用完为限。

涂刷法：在已清理好的混凝土基面上将配好的浆料均匀地涂刷。先将基层的浮尘清除干净，沿一定方向反复涂刷，一般涂刷二道，第一道尽可能让浆料渗进（遮蔽）基层毛细孔，均匀遮盖基层，当第一道涂层呈硬化状态不粘结时，开始刷第二道，第二道沿着与第一道垂直的方向进行。 　　

喷洒法：将配好的浆料用喷洒器向施工基面均匀地喷洒。 　　

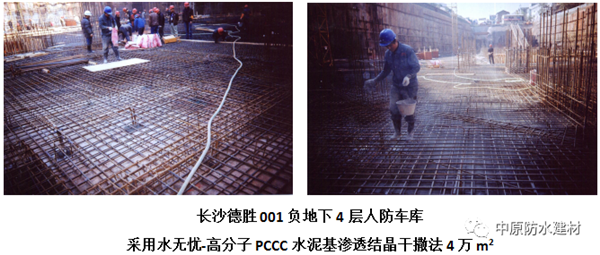

干撒法：在地下室底板混凝土浇筑前的半小时，用水将垫层润湿，再用网筛或手将粉料均匀地撒播上去；在地下室基础地坪或一般新浇的混凝土表面，用手或筛子将粉料直接播撒在其上面，再以镘刀或压光机打平。 涂覆时必须按规定用量取料，防水层厚度一般为8-1.2mm，理论用量为1.5-2kg/㎡，分两至三遍完成。特殊防水必须增加一至两遍，涂层间必须做喷雾状清水养护，一般每天喷水三次，连续养护三天。

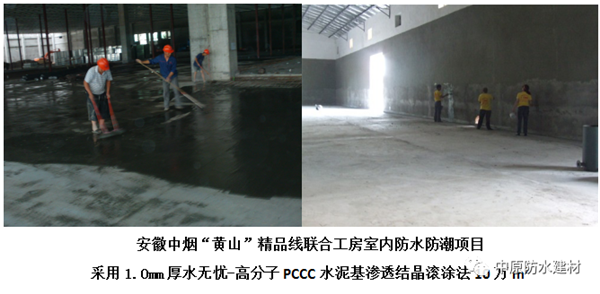

4、第一遍大面积涂刷水泥基渗透结晶型防水涂料

用橡胶刮子或滚筒、刷子在基面上来回批刮均匀，不漏涂、不露基面，约0.4mm厚，滚涂第二遍水泥基渗透结晶型防水涂料，同第一遍施工工艺一致，约0.4mm。防水涂层共约1.0mm厚。涂膜固化前严禁行人行走，施工时应避开雨天，24小时稳定保护期。

5、第二层柔性防水卷材（使用高分子卷材专用粘结剂）

调制PSY-120高分子卷材粘结剂：必须使用电动搅拌设备调制，PSY-120高分子卷材专用粘结剂，可直接与水，水泥混合使用，水和胶比例为100：15（本粘结剂采用丙烯酸树脂共混聚合物乳液配制，其性能可改善水泥的强度、塑性、密度使水泥与胶的分子形成网膜状，有自防水功效，能达到高质量的防水效果，此类粘结剂与普通的107、108建筑胶水不同）。

6、 粘铺卷材及方法

粘铺PSY-120高分子聚乙烯防腐防水卷材一层400g，在施工中不管是条粘法，空铺法或满粘法，基纵向搭接不小于10公分宽，横向搭接15-20公分宽，粘铺PSY-120高分子聚乙烯防腐防水卷材一般采用满粘法工艺流程施工。（但大型结构如：地下室、车库、人防工程、隧道等建筑宜采用空铺机械焊接法或条铺机械焊接法。）

7、 卷材缝口密封处理

卷材机械焊接工序完成后，在焊接缝口涂刷5-8公分宽中源牌水泥基渗透结晶型防水涂料密封。

8、设防水隔离层

隔离层设置在防水层表面与保护层之间 (注：主要是防止保护层伸缩而降低防水层的使用效果。)

9、自检自验

施工人员施工成果后，现场施工管理人员自行检查，如有不符合标准，应及时修整，至达到防水规范施工标准。

10、交验

本工程全部施工完毕后，施工方交验甲方或监理人员，交验标准按地下防水工程质量验收规范交验。

11、成果保护

本工程工序全部施工完毕后，保护层施工时，施工人员应穿软底鞋，特别注意交叉施工作业中设备铁器等尖锐利物，损坏防水层，如有损坏应时及通知施工人员修补处理。本防水工程成品保护层有甲方采用相关成果保护处理。

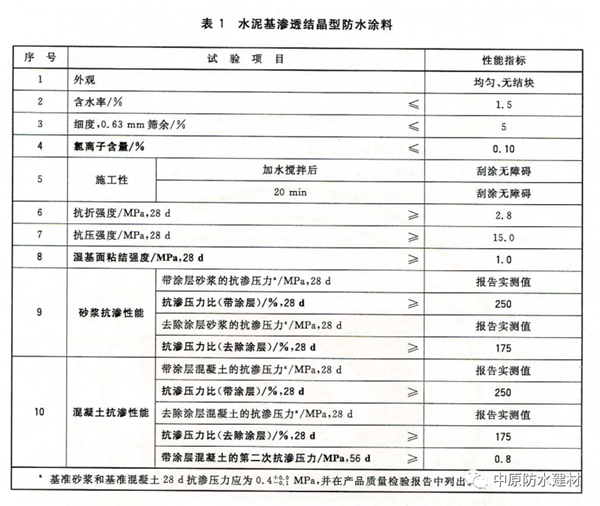

七、执行标准GB/18445-2012

延伸阅读：

近日，我国第一部水泥基渗透结晶型防水材料应用技术团体标准——《水泥基渗透结晶型防水涂料技术标准》（送审稿）（以下简称《标准》），由中国建筑学会标准工作委员会组织召开了视频审查会。

   本标准由北京市建筑工程研究院、中国建筑学会建筑防水学术委员会主编，北京城荣防水材料有限公司、北京澎内传国际建材有限公司、北京海川锦成科技有限公司、芜湖露盾新材料科技有限公司、西安华骏实业有限公司共同发起，会同有关生产、施工、设计、科研、检测等单位，根据中国建筑学会建会标（2019）2号文组织了本《标准》编制组。编制组经广泛调查研究，参考了国家相关规范和标准，同时借鉴和吸收国内外多年来水泥基渗透结晶型防水材料应用技术的实践经验，在广泛征求意见的基础上，通过反复讨论、修改和完善，完成了本《标准》的编制工作。

   本《标准》的编制，填补了水泥基渗透结晶型防水材料应用技术标准的空白，为规范水泥基渗透结晶型防水材料的防水设计、施工与验收提供了系统的、可靠的、技术先进、可操作性强的标准依据，必将有力推动水泥基渗透结晶型防水材料在我国防水工程中广泛应用，进一步提高我国防水工程质量。
